UDE

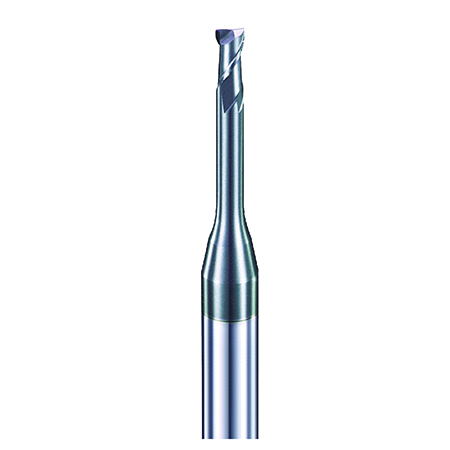

Micro Diameter & Long Neck Series Endmill

End Mills

  • MG-super
  • 0.2
  • 螺旋角35方
  • 縮頸2
  • 2FW
  • HRc65
  • 鍍層G15
ADD INQUIRY
Features:
    1. The 2 flutes long neck of flat endmill design, which is suitable for steel materials hardness HRc48~65.
    2. The minimum diameter is  0.2mm.
Working Materials Hardness Level:   Good at high-hardness steel material (HRC 48~65). E.g. SKD61(HRc52) ,S136(HRc52), SKD11(HRC62) etc.
Applicable Milling Methods:  Finishing   Semi-finishing  Roughing
Applicable Coolant Ways:  MQL (Mist)  Machining     Dry Machining      Emulsion Machining , Oil  Machining

Type No. Diameter Neck Dia Flute Length Effective Length O.A.L. Shank Dia.
D1 D3 L1 L2 L3 D2
UDE0201 0.2 0.18 0.3 1 50 4
UDE0202 0.2 0.18 0.3 2 50 4
UDE0301 0.3 0.26 0.4 1 50 4
UDE0302 0.3 0.26 0.4 2 50 4
UDE0303 0.3 0.26 0.4 3 50 4
UDE0402 0.4 0.36 0.6 2 50 4
UDE0403 0.4 0.36 0.6 3 50 4
UDE0404 0.4 0.36 0.6 4 50 4
UDE0502 0.5 0.46 0.8 2 50 4
UDE0504 0.5 0.46 0.8 4 50 4
UDE0506 0.5 0.46 0.8 6 50 4
UDE0602 0.6 0.55 0.9 2 50 4
UDE0604 0.6 0.55 0.9 4 50 4
UDE0606 0.6 0.55 0.9 6 50 4
UDE0702 0.7 0.65 1 2 50 4
UDE0704 0.7 0.65 1 4 50 4
UDE0706 0.7 0.65 1 6 50 4
UDE0802 0.8 0.75 1.2 2 50 4
UDE0804 0.8 0.75 1.2 4 50 4
UDE0806 0.8 0.75 1.2 6 50 4
UDE0808 0.8 0.75 1.2 8 50 4
UDE1006 1.0 0.95 1.5 6 50 4
UDE1008 1.0 0.95 1.5 8 50 4
UDE1010 1.0 0.95 1.5 10 50 4
UDE1012 1.0 0.95 1.5 12 50 4
UDE1206 1.2 1.15 1.8 6 50 4
UDE1208 1.2 1.15 1.8 8 50 4
UDE1210 1.2 1.15 1.8 10 50 4
UDE1508 1.5 1.44 2 8 50 4
UDE1510 1.5 1.44 2 10 50 4
UDE1512 1.5 1.44 2 12 50 4
UDE1516 1.5 1.44 2 16 50 4
UDE2008 2.0 1.92 3 8 50 4
UDE2010 2.0 1.92 3 10 50 4
UDE2012 2.0 1.92 3 12 50 4
UDE2016 2.0 1.92 3 16 50 4
UDE2020 2.0 1.92 3 20 50 4
UDE2510 2.5 2.40 3 10 50 4
UDE2512 2.5 2.40 3 12 50 4
UDE2516 2.5 2.40 3 16 50 4
UDE2520 2.5 2.40 3 20 50 4
UDE3010 3.0 2.90 4 10 50 6
UDE3012 3.0 2.90 4 12 50 6
UDE3016 3.0 2.90 4 16 50 6
UDE3020 3.0 2.90 4 20 60 6
UDE3025 3.0 2.90 4 25 60 6
