刀具偏擺值校正方法與分析：

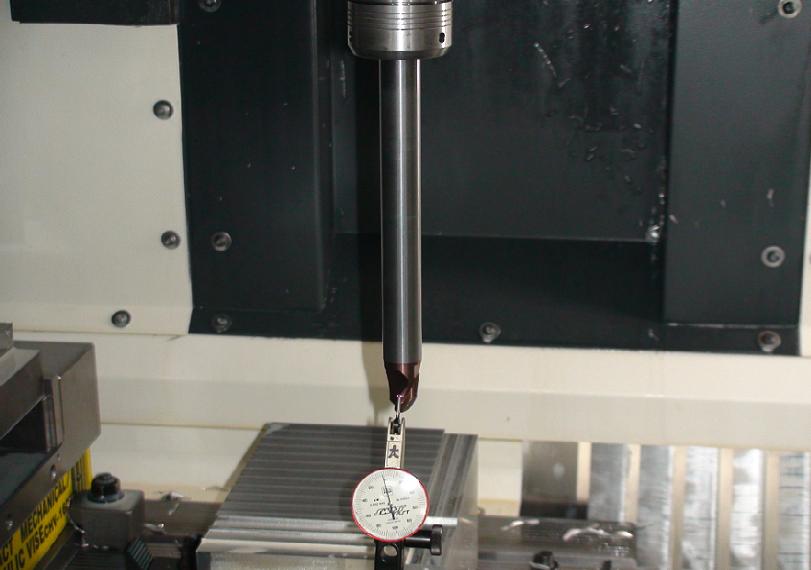

變型銑刀偏擺值校正範例照片<一>

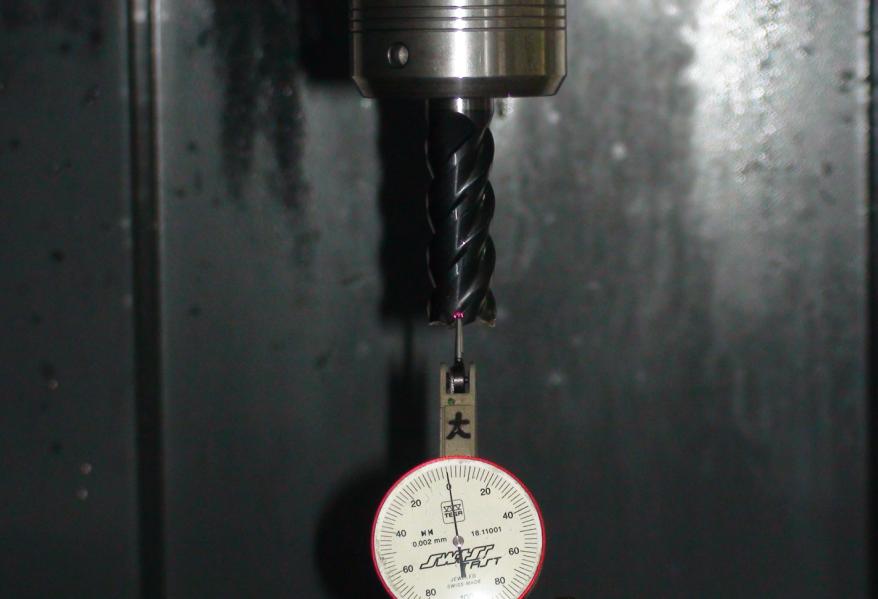

標準銑刀偏擺值校正範例照片<二>

a : 刀具偏擺值校正步驟如下：
   1 : 首先將量表探觸到刀具中心點，且量測點位於如範例<二> 圖示。
   2 : 再者，用手動方式逆時針轉動刀把，記錄刀具每刃量測值，記錄每刃量表所轉動的區間公差，為刀具的偏擺值。

b : 刀具偏擺值對模具表面光潔度的影響:
     偏擺值大小，對刀具使用的壽命與模具表面光潔度有相當程度的影響。偏擺值愈大，刀具壽命愈差， 模具表面容易有震痕產生；
      反之，偏擺值愈小，刀具使用壽命愈佳， 模具表面光潔度愈理想。

c : 刀具伸長量偏擺值公差表，參考值如下：


刀具伸長量	標準偏擺公差值
L=0~30 mm	±0.005 mm
L=30~100 mm	±0.01 mm
L=100~180 mm	±0.015 mm
L=180~250 mm	±0.02 mm

DHF應用技術中心編製
