UXE

超硬小径エンドミル＆超硬ロングネックエンドミル

End Mills

  • MG-super
  • 螺旋角35方
  • 縮頸3
  • 4FR
  • HRc65
  • G15
お問い合わせカートに追加
Features:

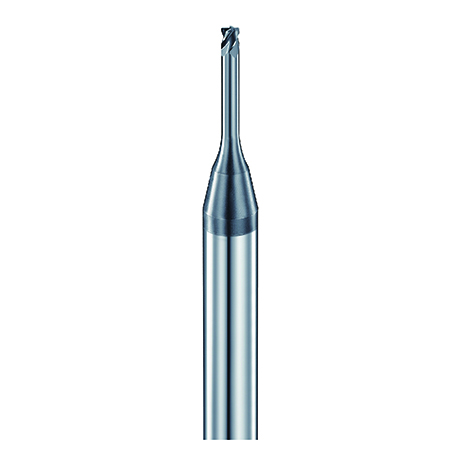

    1. The 4 flutes long neck of corner radius endmill design, which is suitable for steel materials hardness HRc48~65.
    2. The minimum diameter is 1 mm.
Working Materials Hardness Level:   Good at high-hardness steel material (HRc 48~65). E.g. SKD61(HRc52) ,S136(HRc52), SKD11(HRC62) etc.
Applicable Milling Methods:  Finishing   Semi-finishing  Roughing
Applicable Coolant Ways:  MQL (Mist)  Machining     Dry Machining      Emulsion Machining , Oil  Machining

Type No. Diameter Neck Dia Corner R Flute Length Effective Length O.A.L. Shank Dia.
D1 D3 R L1 L2 L3 D2
UXE100401 1.0 0.95 0.1 1.5 4 50 6
UXE100601 1.0 0.95 0.1 1.5 6 50 6
UXE100801 1.0 0.95 0.1 1.5 8 50 6
UXE101001 1.0 0.95 0.1 1.5 10 50 6
UXE101201 1.0 0.95 0.1 1.5 12 50 6
UXE100402 1.0 0.95 0.2 1.5 4 50 6
UXE100602 1.0 0.95 0.2 1.5 6 50 6
UXE100802 1.0 0.95 0.2 1.5 8 50 6
UXE101002 1.0 0.95 0.2 1.5 10 50 6
UXE101202 1.0 0.95 0.2 1.5 12 50 6
UXE150401 1.5 1.44 0.1 1.5 4 50 6
UXE150601 1.5 1.44 0.1 1.5 6 50 6
UXE150801 1.5 1.44 0.1 1.5 8 50 6
UXE151001 1.5 1.44 0.1 1.5 10 50 6
UXE151201 1.5 1.44 0.1 1.5 12 50 6
UXE150402 1.5 1.44 0.2 1.5 4 50 6
UXE150602 1.5 1.44 0.2 1.5 6 50 6
UXE150802 1.5 1.44 0.2 1.5 8 50 6
UXE151002 1.5 1.44 0.2 1.5 10 50 6
UXE151202 1.5 1.44 0.2 1.5 12 50 6
UXE200801 2.0 1.92 0.1 2 8 50 6
UXE201001 2.0 1.92 0.1 2 10 50 6
UXE201201 2.0 1.92 0.1 2 12 50 6
UXE201601 2.0 1.92 0.1 2 16 50 6
UXE202001 2.0 1.92 0.1 2 20 50 6
UXE200802 2.0 1.92 0.2 2 8 50 6
UXE201002 2.0 1.92 0.2 2 10 50 6
UXE201202 2.0 1.92 0.2 2 12 50 6
UXE201602 2.0 1.92 0.2 2 16 50 6
UXE202002 2.0 1.92 0.2 2 20 50 6
UXE300802 3.0 2.90 0.2 3 8 50 6
UXE301002 3.0 2.90 0.2 3 10 50 6
UXE301202 3.0 2.90 0.2 3 12 50 6
UXE301602 3.0 2.90 0.2 3 16 50 6
UXE302002 3.0 2.90 0.2 3 20 50 6
UXE300803 3.0 2.90 0.3 3 8 50 6
UXE301003 3.0 2.90 0.3 3 10 50 6
UXE301203 3.0 2.90 0.3 3 12 50 6
UXE301603 3.0 2.90 0.3 3 16 50 6
UXE302003 3.0 2.90 0.3 3 20 50 6
UXE401002 4.0 3.88 0.2 4 10 50 6
UXE401202 4.0 3.88 0.2 4 12 50 6
UXE401602 4.0 3.88 0.2 4 16 50 6
UXE402002 4.0 3.88 0.2 4 20 60 6
UXE401003 4.0 3.88 0.3 4 10 50 6
UXE401203 4.0 3.88 0.3 4 12 50 6
UXE401603 4.0 3.88 0.3 4 16 50 6
UXE402003 4.0 3.88 0.3 4 20 60 6
