HW

螺紋銑刀系列

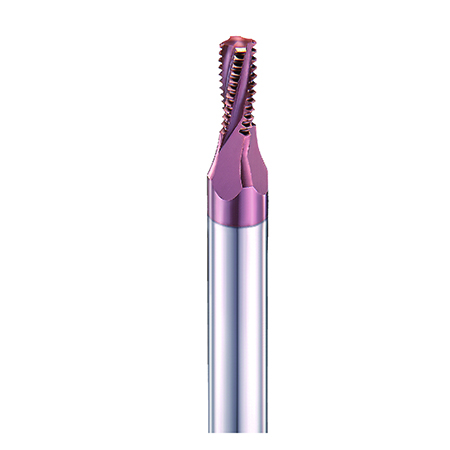

高硬度用螺紋銑刀

  • MG-super
  • 0.2
  • 螺旋角15 方 00
  • 4F 00
  • HRc62
  • 鍍層G12
刀具特色:
    1. 公制設計,切削高硬度材料專用「螺紋铣刀」,解決「螺絲攻」無法加工高硬度材料的困擾。
    2.「螺紋銑刀」於加工中不慎斷裂, 可輕易取出 ; 有別於「螺絲攻斷裂」、不易取出 、嚴重者工件報廢。
    3.可加工「內螺紋與外螺紋」「左螺紋和右螺紋」,藉由電腦程式控制加工路徑 , 尺寸大小、精度公差、螺牙深度、及特殊孔徑螺牙, 皆可自由應               用。
適用切削材料: 適用於HRc48~65鋼材料加工,例如: SKD61(HRc52) / SKD11(HRc62) 等。
適用切削方式:  螺紋銑削
適用冷卻方式:  水溶性、油性切削  油霧、乾式氣冷

型號 螺距 適用規格
M
直徑 柄徑 刃數 刃長 全長
Coarse Fine D1 D2 N L L3
HW0230505 0.5 M3 ≧M4 2.3 6 4 5.2 40
HW0230705 0.5 M3 ≧M4 2.3 6 4 7.2 40
HW0300707 0.7 M4   3.0 6 4 7.28 40
HW0301007 0.7 M4   3.0 6 4 10.08 40
HW0380908 0.8 M5   3.8 6 4 9.12 50
HW0381208 0.8 M5   3.8 6 4 12.32 50
HW0451110 1.0 M6 ≧M8 4.5 6 4 10.4 60
HW0451510 1.0 M6 ≧M8 4.5 6 4 14.4 60
HW06014125 1.25 M8 ≧M10 6.0 6 4 14.25 60
HW06019125 1.25 M8 ≧M10 6.0 6 4 19.25 60
